碳化硅材料的主要應用
碳化硅主要有先進陶瓷、高級耐火材料、磨料和冶金原料、半導體等五大應用方向。其中,第三代半導體,是碳化硅最具有前景的應用領域。以碳化硅為代表的第三代寬帶半導體材料(包括氮化鎵、氧化鋅、金剛石、氮化鋁等)廣泛應用于光電子器件、電力電子器件等領域。

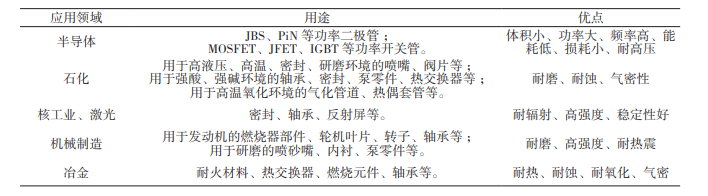

碳化硅材料在各領域的應用
碳化硅基復合材料(SiC-CMC)也是碳化硅的重要領域,在航空發動機上,SiC-CMC材料主要用于熱端部件,如噴管、燃燒室火焰筒。低壓渦輪靜子葉片和噴管調節片等。
碳化硅也可做優異的催化劑載體,在碳化硅上負載NiS2,可以有效保持NiS2的活性,可用于汽車尾氣的凈化;同時以碳化硅為載體制備的催化劑,因在支鏈烷烴的異構化過程中,有較高的活性和選擇性,可廣泛應用于石油化工領域中。
令I(lǐng)GBT甘拜下風的原因
這里說的碳化硅做半導體材料,其實主要說的采用碳化硅襯底的MOS管。純凈的碳化硅摻入三價硼,由于最外層缺少了一個電子,它就攜帶了一個正電,形成p型半導體,在這里碳化硅就是它的襯底,因?yàn)閹д?,所以也稱之為p型襯底,最后再加上其它結構,就構成了一只以碳化硅為襯底的MOS管。而常規的MOS管都是以硅為襯底的,襯底雖然不一樣,但使用方法是一樣的,都是給高電平,就能導通(N型),相反給低電平,MOS管就會截止。
碳化硅的MOS管
都是MOS管,但是碳化硅的MOS功率性能跟更強大,比如特斯拉的Model3搭載了碳化硅MOS,使它的逆變器從Model S的82%提升至Model3de 90%。所謂逆變就是將電池的直流電轉化為交流電,因?yàn)檐嚨碾姍C(jī)是交流電機,所以需要逆變。
特斯拉Model 3逆變器
同時需要注意的是,碳化硅MOS在電動車上取代的不是硅基的MOS,普通的MOS和碳化硅就沒有可比性了,它取代的是硅基的IGBT。
IGBT是什么?本質上它就是一個電子開關,它是MOS管和三級管的組合體,雖然IGBT也能承受高壓,但是IGBT的性能已經達到瓶頸,很難在有質的提升,最根本的原因就是它采用硅這種材料很難再有突破了。目前電動汽車驅動逆變器絕大部分是基于傳統硅基IGBT功率模塊的設計,存在開關頻率低、損耗達的缺點,嚴重制約了新能源汽車驅動器功率密度的提高。
禁帶寬度方面,禁帶寬度是什么?禁帶寬帶是衡量半導體性能的重要參數,硅的禁帶寬帶是1.12eV,而碳化硅的禁帶寬帶可高達到3.26eV,兩者相差將近三倍。簡單理解就是,比如在純凈的硅晶體中,要使它最外層電子擺脫原子核的束縛,至少需要1.12eV的能量,而碳化硅就需要3.26eV的能量,才能使它的最外層電子擺脫原子核束縛。所以,不難看出碳化硅的耐壓性要更高,擊穿1cm的硅需要30萬伏的電壓,也擊穿相同厚度的碳化硅就需要高達220萬伏的高壓,當MOS管斷開時,電壓都施加在了碳化硅襯底上。因此面對同樣的電壓,采用碳化硅的器件就可以做的小很多。
熱導率方面,碳化硅幾乎是硅器件的3倍,也就是說,面對同樣的熱量,碳化硅器件可以更快的散熱,這樣更有利于將器件做小。
工作溫度方面,理論上說碳化硅器件可以工作在200℃以上的溫度,而硅器件的最高溫度只有150℃,這就大大豐富了碳化硅的應用場景。
工作頻率方面,碳化硅有更快的開關速度,使得開關損耗大大降低。
基于這些優異的性能,使碳化硅的模塊相比IGBT模塊提升了5%的系統效率,對應的續航會增加5%,如果是一輛400千米續航的電車,采用碳化硅將增加20千米的續航,這就是為什么各大車企都在大力布局碳化硅的原因。
碳化硅半導體不可替代的優勢
雖然與硅IGBT功率模塊相比,碳化硅優勢更突出,但是,功率件的封裝技術也成為擺在大家面前的一個瓶頸。
“現在我們新能源汽車所用的電可能還有煤電,未來光伏發電就會占更多的比重,甚至全部使用光伏發電?!睔W陽明高說,光伏需要新能源汽車來儲能,而新能源汽車也需要完全的可再生資源。在歐陽院士提出的三種主要應用“光伏逆變器+儲能裝置+新能源汽車”中,碳化硅功率器件都是不可或缺的重要半導體器件。
當前,我國正在經歷“碳達峰”階段,并逐步過渡到“碳中和”時代。碳化硅材料在光電、風電、電動汽車、充電樁、特高壓等高功率、中高開關評率的應用中有不可替代的優勢。國內碳化硅生產制造以及應用等各環節發力,務必實現自主可控,利用碳化硅的優勢,為“碳中和”乃至“碳凈零”的目標奮斗。(新聞來源于新型陶瓷 ,作者空青)
